久好JHM系列“板”圖鑒 · 二

2022-05-12 14:59:17 409

久好電子的芯片聞名遐邇,然而要想使用芯片,各種類型的“板子”是必不可少的。在上一期中,我們認識了JHM110X系列,這一次將繼續以同樣的形式,介紹久好電子JHM1200/1400/JHM2000/2031系列的評估、批量測試板套件。



一、JHM1200評估套件

傳感器|信號調理芯片|集成電路設計|芯片

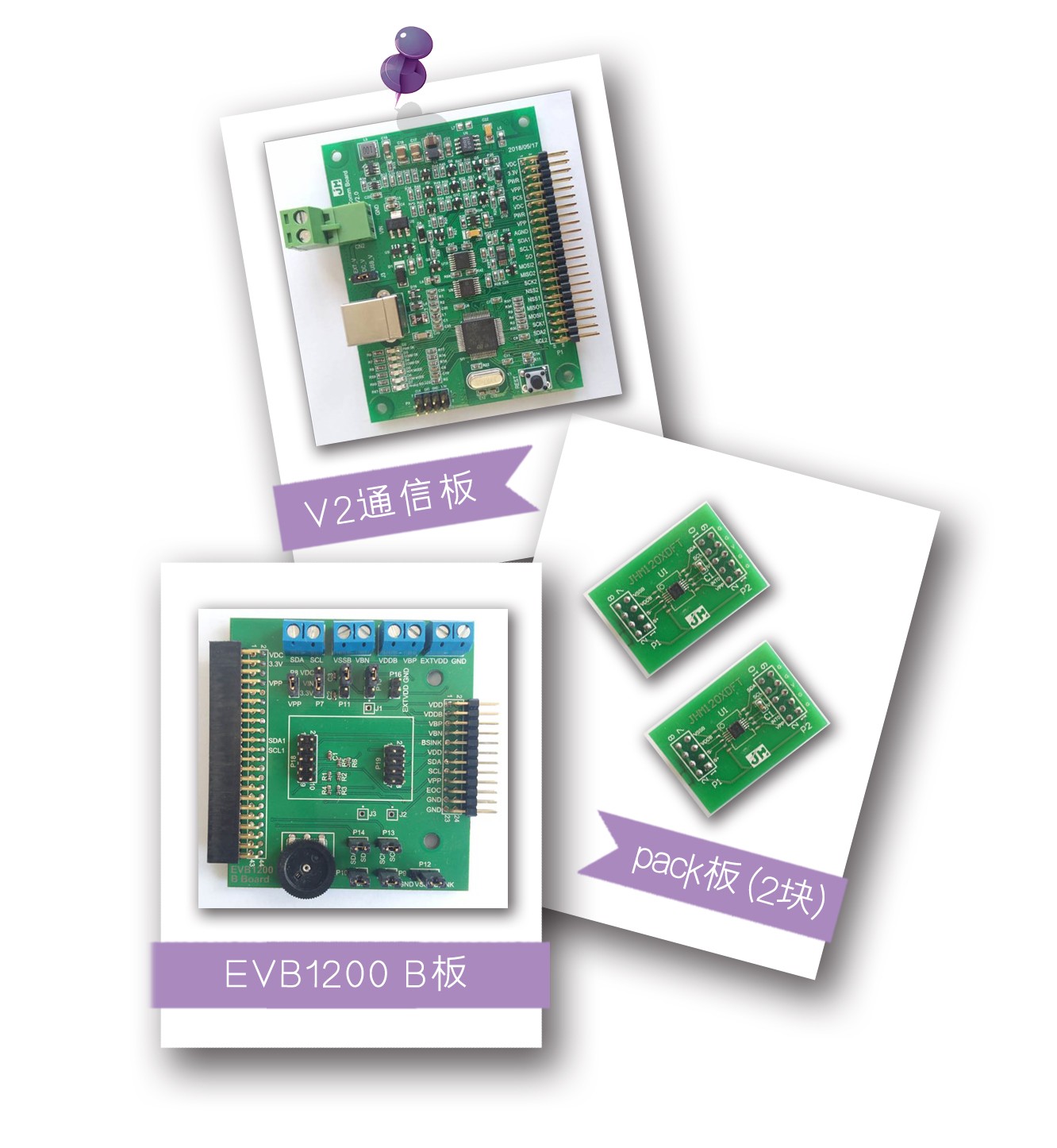

1.V2通信板(Comm Board V2)可用于EVB110X/EVB120X/ EVB140X/EVB200X...等校準板連接PC機使用。


2.EVB1200 B板(EVB1200 B)也叫做EVB1200傳感器替代板,板上有四個110K電阻形成的惠斯通電橋,其中一個橋阻上串10K電位器,用于模擬電阻橋式壓力傳感器的信號輸出。同時此板上有接線端子和排針,方便評估JHM1203與客戶的電阻橋式傳感器是否匹配。


3.JHM1203 pack板(JHM1203 Pack Board),是將JHM1203的封裝片焊接到方形PCB上,同時板上有4*2*2.54和5*2*2.54排座各一個,方便安裝到EVB1200 B板的插座上評估JHM1203。套件另包含一根USB線。



二、JHM1400評估套件

傳感器|信號調理芯片|集成電路設計|芯片

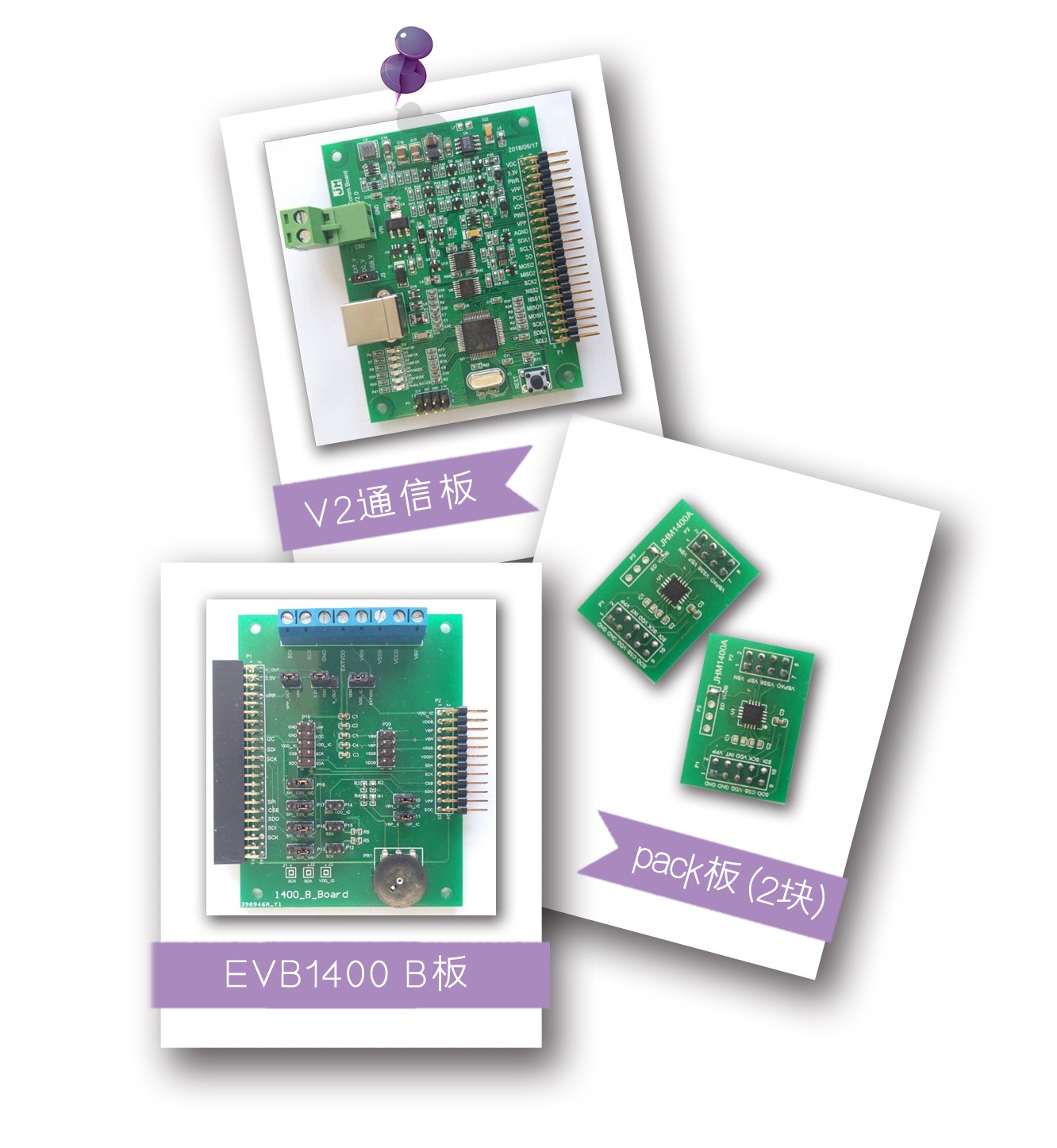

4.EVB1400 B板(EVB1400 B)也叫做EVB1400傳感器替代板,板上有四個30K電阻形成的惠斯通電橋,其中一個橋阻上串10K電位器,用于模擬電阻橋式壓力傳感器的信號輸出。


套件中另包含V2通信板、兩塊JHM1400PACK板和一根USB線。



三、JHM2000評估套件

傳感器|信號調理芯片|集成電路設計|芯片

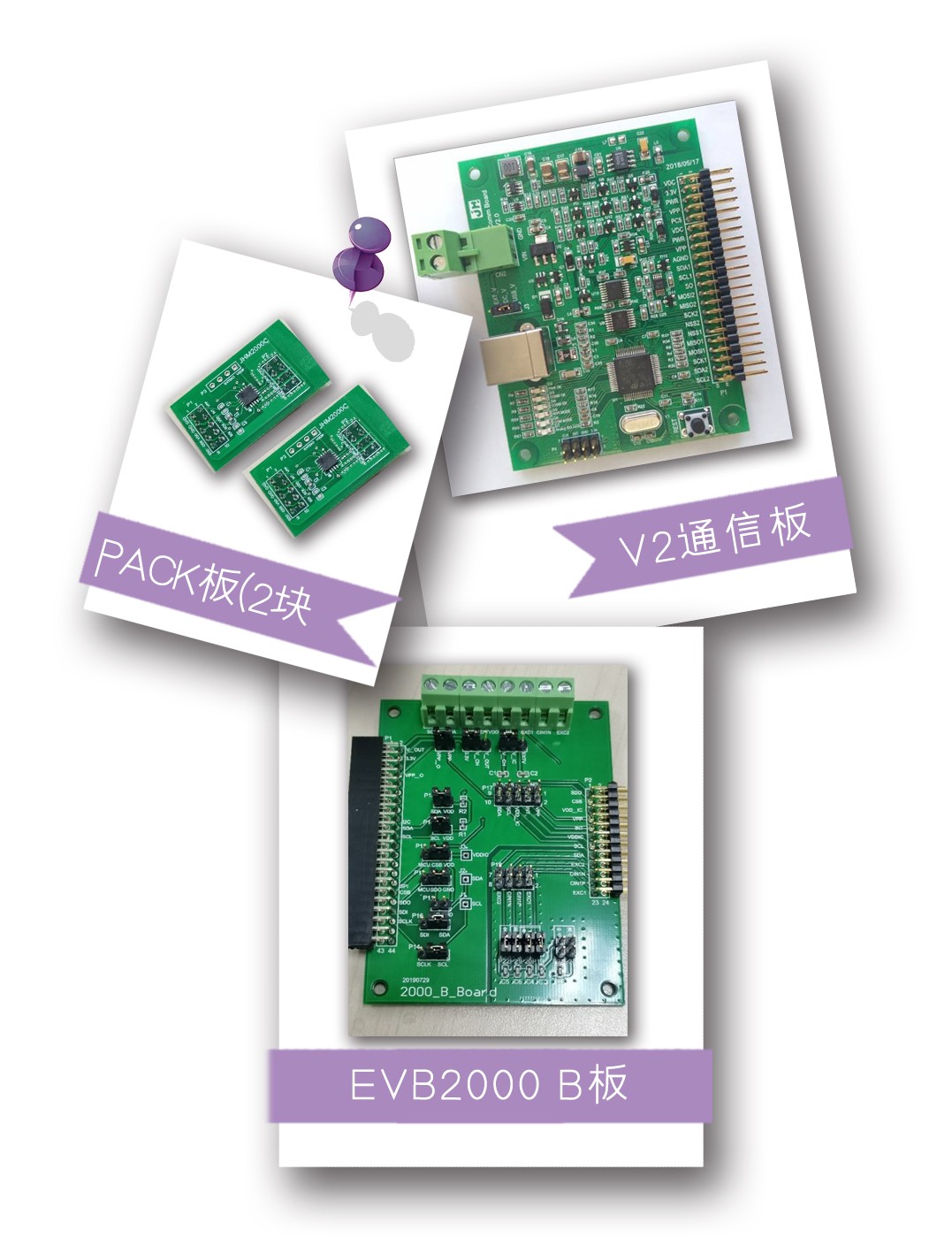

5.EVB2000 B板(EVB2000 B)也叫做EVB2000傳感器替代板,板上有五個9pF電容,用于模擬單電容,差分電容和全橋電容傳感器的信號輸出。同時此板上有接線端子和排針方便評估JHM2000與客戶的電容傳感器是否匹配。


套件中另包含V2通信板、兩塊JHM2000PACK板和一根USB線。



四、JHM2031評估套件

傳感器|信號調理芯片|集成電路設計|芯片

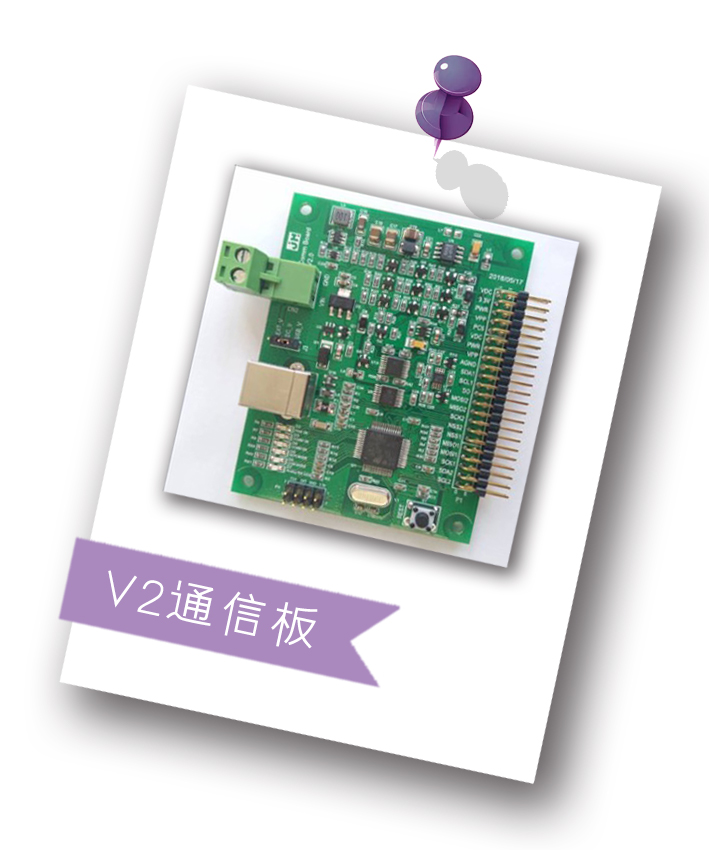

6.JHM2031目前沒有封裝片,可以提供裸片,供客戶自行打線后使用V2通信板進行評估。


套件中包含V2通信板和一根USB線。



五、IIC批量校準套件

傳感器|信號調理芯片|集成電路設計|芯片

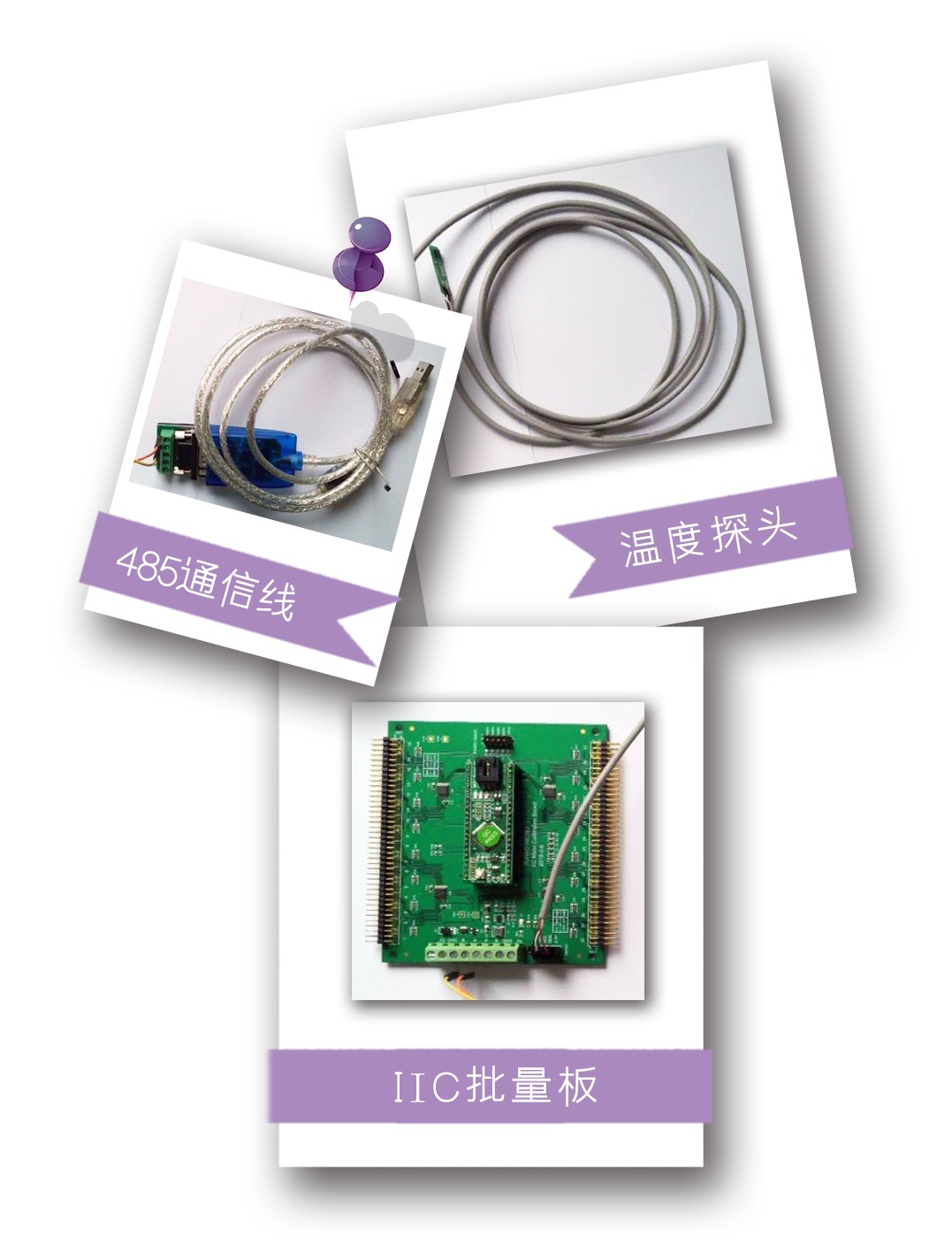

7.IIC信號批量板(MCB IIC)可用于JHM1203/1400, JHM2000/2031的批量校準,單塊批量板可同時校準32路傳感器,IIC信號批量板使用RS485與上位機通信,支持板級級聯,最多可級聯32塊,意味著最多可同時校準1024路傳感器。


8.由于客戶的應用方式不同,客戶可能需要不同類型的連接件。我們提供40*2*2.54鍍金直排針、40*2*2.54鍍金90度彎腳排針和40*2*2.54鍍金彎腳排座供客戶選擇。在客戶不需要指定插件時,我們默認提供40*2*2.54鍍金90度彎腳排針。
