小小傳感器 生活大不同

2023-03-23 13:37:47 73

PIR(Passive Infra Red)是一種通過感應人體釋放出的紅外線,來探測人體占位和運動情況的技術。包括人體在內的每個溫暖物體都以紅外線輻射的形式輻射熱量,人眼看不到,只能由專門的電子設備檢測——PIR傳感器。

隨著PIR技術的不斷推廣普及,被應用在越來越多的領域,如紅外入侵,智能感應等。

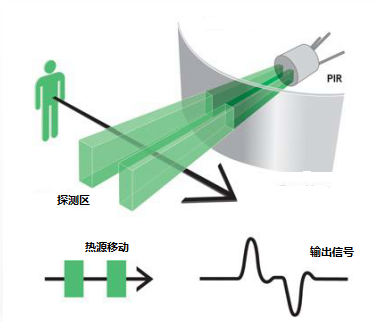

工作原理

PIR傳感器能檢測人或某些動物發射的紅外線并轉換成電信號輸出。由于溫度變化,熱釋電晶體會出現結構上的電荷中心相對位移,在晶體兩端將會產生數量相等而符號相反的電荷,這種由于熱變化產生的電極化現象,被稱為熱釋電效應。

PIR傳感器利用的正是熱釋電效應,它是一種溫度敏感傳感器。

當溫度T穩定不變時,ΔT=0,傳感器無輸出。當人體進入檢測區時,人體溫度與環境溫度有差別,產生ΔT,則有信號輸出;若人體進入檢測區后不動,溫度也是沒有變化,傳感器沒有輸出,因此這種傳感器能檢測人或動物的活動。



信號放大處理電路

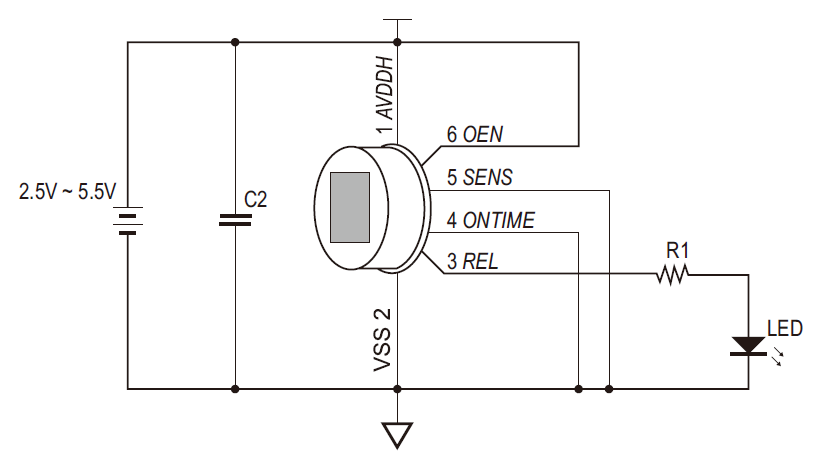

JHM5001是一款為PIR傳感器設計的信號調理集成電路芯片。其工作原理是將PIR傳感器產生的微弱電荷進行放大,經過ADC轉換為16位數字信號,再經過數字濾波器進行處理,由算法單元判斷PIR信號的變化是否由外界人體運動所產生,并通過REL引腳輸出需要的數字信號。其實質就是將PIR的信號放大和處理電路集成為一顆專用的芯片。

將JHM5001裸芯片與PIR傳感元件堆疊封裝在具有多個引腳的金屬封裝中組成智能PIR傳感器。

關鍵特性

基于數字信號處理;

集成片上穩壓器,適合2.5V ~ 5.5V電源電壓;

低功耗,電流~30μA;

對射頻干擾不敏感;

具有調節靈敏度、導通時間的輸入引腳;

具有光線檢測輸入引腳,可防白光干擾;

具有開關或繼電器控制輸出引腳和LED控制輸出引腳;

通電后可瞬間穩定。

規格


裸Die;

DFN8封裝:便于TO、COB封裝;

SOP8封裝:直接使用模擬探頭,方便外部電路設計。

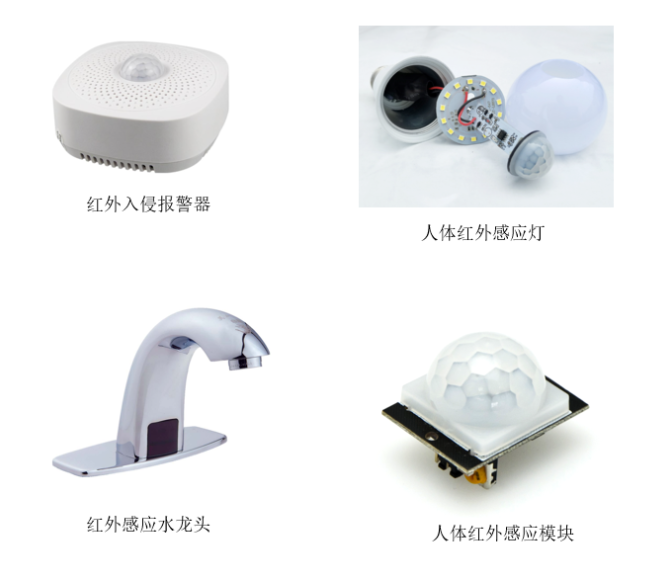

生活應用

紅外入侵報警器:根據環境紅外能量的變化來判斷是否有人移動。人體的紅外能量與環境有差別,當人通過探測區域時,報警器收集到紅外能量有變化,進而通過分析發出報警。

人體紅外感應燈:在接收到人體紅外輻射溫度發生變化時就會失去電荷平衡,向外釋放電荷,后續電路經檢測處理后可以觸發開關動作。
紅外感應水龍頭:通過紅外線反射原理,當手經過水龍頭的紅外線區域內,紅外線發射管發出的紅外光經過手反射到紅外接收管,將處理后的信號發送到脈沖電磁閥來控制出水系統。
家用防盜設備:采用PIR技術后,可實現24小時自動感應,當門口有異動時實時抓拍、錄像,并推送異常消息,24小時在線守護,真正實現主動防御。



      在電子防盜、紅外探測領域中,PIR傳感器的應用非常廣泛,因其價格低廉、性能穩定而受到廣大用戶和專業人士的歡迎。未來,久好電子會拓展更多品類,滿足不同市場的多層次要求。
